TC11鈦合金是一種綜合性能優異的α+β型雙相鈦合金，具有耐熱性和低溫性能好?比強度高?耐腐蝕性強等優點 [1?2]，廣泛應用于航空航天?能源和國防等領域 [3?5]。隨著我國航天事業的不斷發展，各類導彈對發動機殼體性能及整體結構輕量化 [6?7] 提出了更高的要求，使得TC11鈦合金成為未來導彈發動機殼體備選材料之一 [8]。

TC11鈦合金常溫下存在強度高?塑性低?加工硬化強烈?易開裂等問題，不利于室溫條件下成形 [9]。大量國內外學者對TC11鈦合金熱變形和熱加工工藝進行了研究，關國輝 [10] 研究了TC11鈦合金的熱變形特性，發現該合金的塑性隨變形溫度的升高而增大，變形抗力隨溫度的升高而降低。孫海全等 [11] 研究了TC11鈦合金熱旋壓變形性能，結果表明，該合金在同一變形溫度下，α相隨應變速率的增加呈先增多再減少的趨勢。王曉亮等 [12] 研究了不同退火組織對TC11鈦合金動態沖擊性能的影響，結果表明，該合金經合理的優化雙重退火處理可以得到更加優異的室溫準靜態和動態力學性能。王金惠等 [13] 研究了固溶?時效工藝對TC11鈦合金組織及性能的影響，發現TC11合金時效初期初生α_p相略有長大，時效后期二次α相大量析出。

TC11鈦合金用于發動機殼體，往往需經熱旋壓成形 [14]，再經時效處理 [15] 獲得高的強韌性。因此，研究TC11鈦合金熱旋壓及時效處理后的組織及性能顯得尤為重要。本文以TC11鈦合金為研究對象，對熱旋壓及時效后的微觀組織?力學性能?拉伸斷口等進行了研究，為T(mén)C11鈦合金的理論研究及工程應用提供一定的依據。

1、試驗材料與方法

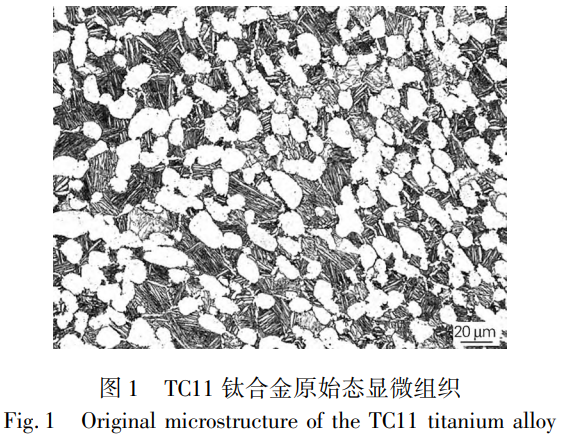

試驗材料為雙重退火態TC11鈦合金熱軋管材，其主要化學成分 (質量分?jǐn)?shù)，%) 為 6.50Al?3.38Mo?1.72Zr?0.29Si?0.12O，其余為 Ti，微觀組織見圖 1，可見鈦合金α+β組織，即白色的α相和黑色的β相，組織分布均勻。采用三旋輪強力旋壓機在 700℃下經 4 道次完成熱旋壓成形，熱旋壓后進行 560℃保溫 3h 的時效處理。

采用 Zeiss Supera40 場發射掃描電鏡 (SEM) 及配套能譜儀 (EDS)?JEM?2010F 高分辨分析型場發射透射電鏡 (TEM) 分析TC11鈦合金的組織形貌?晶體結構?斷口形貌及成分；采用 HXS?1000AKY 顯微維氏硬度計測量TC11鈦合金的微觀組織硬度，在加載載荷 200g?加載時間 15s 的條件下分別測定TC11鈦合金中α相和β相的硬度，在加載載荷 200g、加載時間 15s 的條件下測定TC11鈦合金的綜合硬度；采用 CMT5105 型萬能拉伸試驗機進行拉伸性能測試。

2、試驗結果與討論

2.1 組織

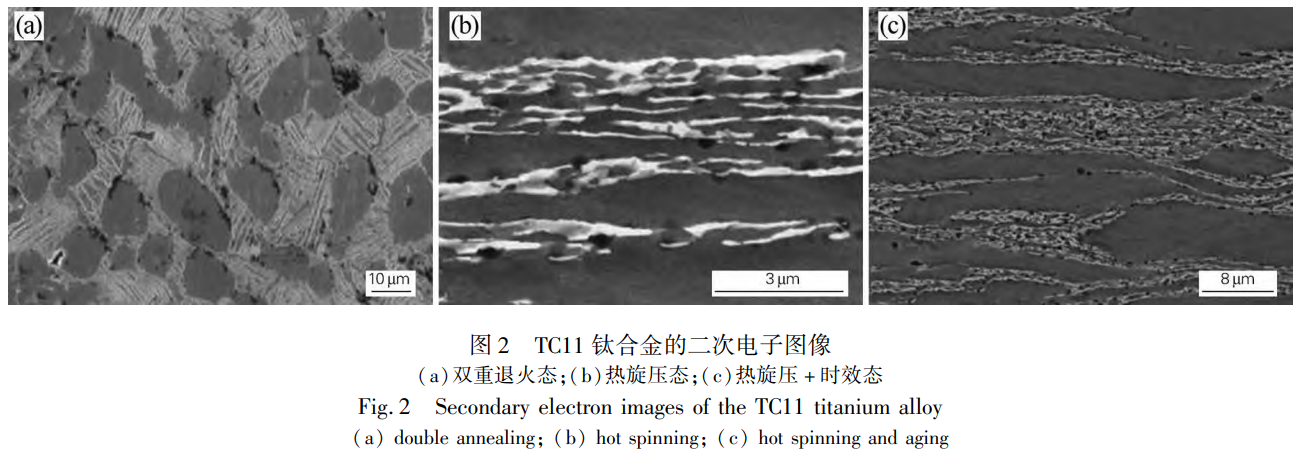

圖 2 為不同狀態TC11鈦合金的二次電子圖像，其中等軸狀α相呈灰色，片狀β相呈亮白色。由圖 2 (a,b) 可以看出，與雙重退火態組織相比，熱旋壓后α相、β 相均明顯被拉長，初生β相區析出了大量次生α相，次生α相與初生α相連成一片組成鈦合金的基體，剩余β相被次生α相隔斷呈不連續狀分布，且次生α相基體上發現了球狀析出相，而初生α相上基本沒有析出相。由圖 2 (c) 可以看出，熱旋壓和熱旋壓 + 時效處理后的TC11鈦合金管材的組織形貌均呈現出β相被α相隔斷的不連續狀分布，這是由于在熱旋壓和時效處理過程中發生β相向α相的不完全轉變，β 相中會有大量次生α相析出，此外β相中還有其它細小的析出相，析出顆粒尺寸小于 1μm。

2.2 微觀結構

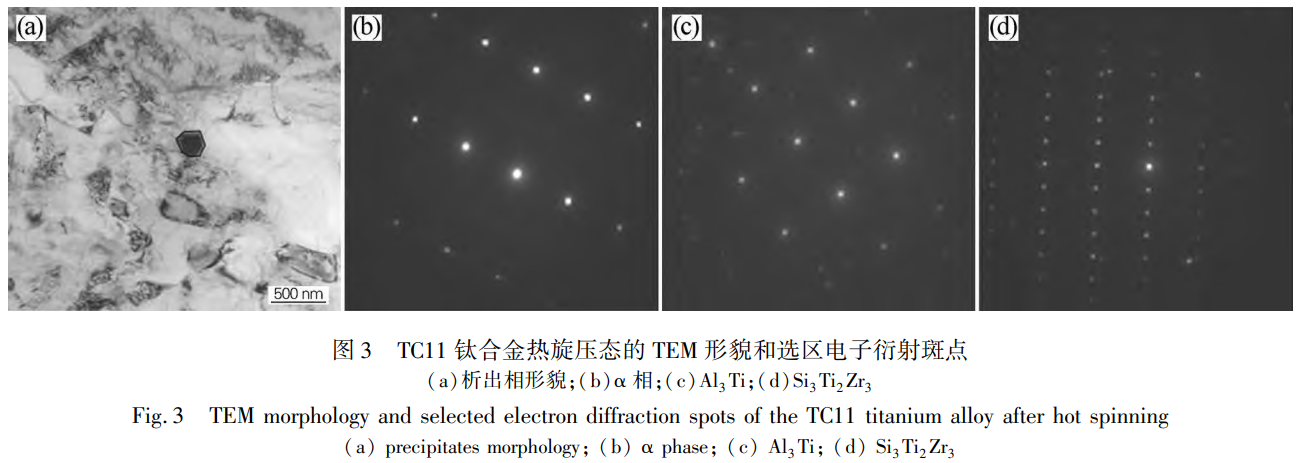

圖 3 為熱旋壓態TC11鈦合金的 TEM 圖。由圖 3 (a) 可見，沿α/β相界或在β相中有析出相析出，鈦合金中的硅化物主要沿相界和晶界析出，這些沿晶界和相界分布的硅化物主要是在β相的分解轉變過程中產生的，若在晶界連續析出金屬間化合物，對材料的塑韌性會產生不利影響。除硅化物外，β 相的分解轉變過程中還會產生鋯化物?鋁化物等。根據選區電子衍射斑點分析可知，圖 3 (b) 為α相的衍射斑點，其晶帶軸為 [1123]，晶面為 (0110)；圖 3 (c) 為Al₃Ti相的衍射斑點，其晶帶軸為 [0111]，晶面為 (1120)；圖 3 (d) 為Si₃Ti₂Zr₃相的衍射斑點，晶面為 (0422)。因此，熱旋壓態鈦合金組織除有α相、β 相外，還有Al₃Ti、Si₃Ti₂Zr₃等析出相。

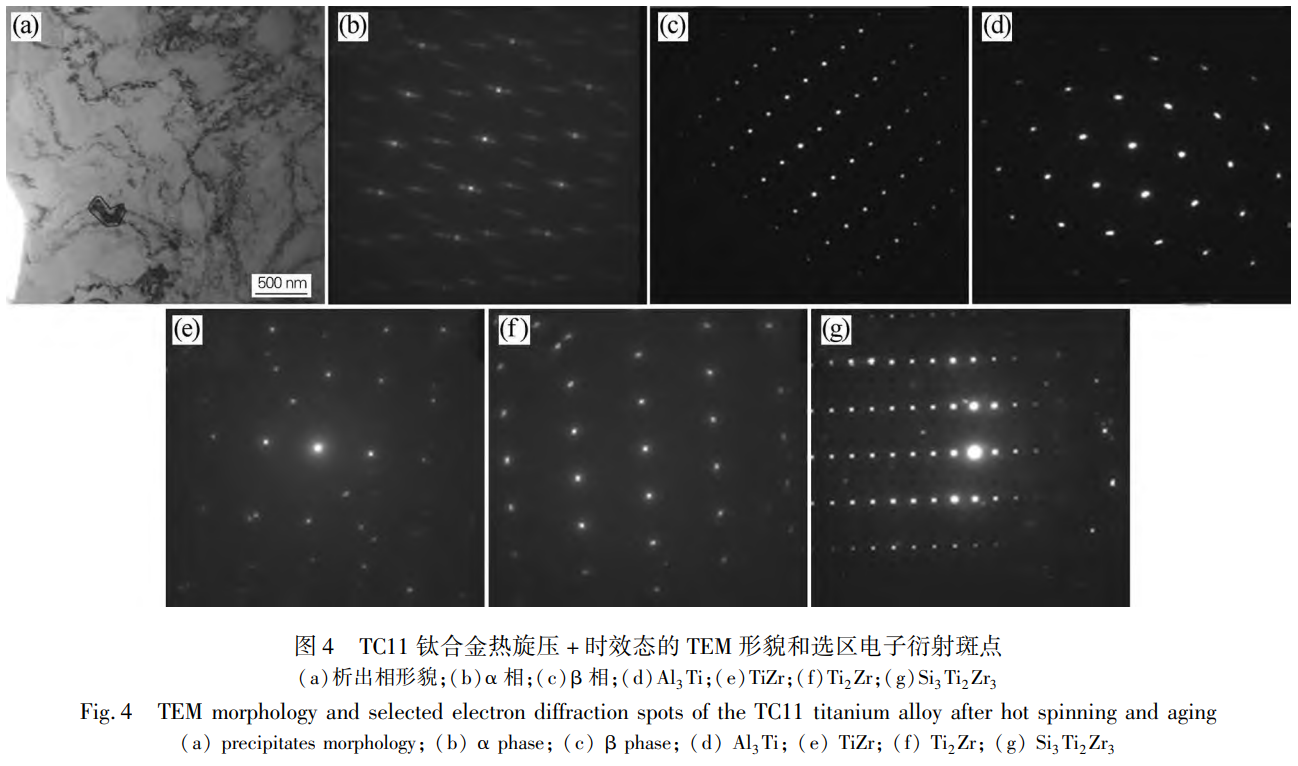

圖 4 為熱旋壓 + 時效處理TC11鈦合金的 TEM 圖。由圖 4 (a) 可以看出，沿α/β相界或在β相中有析出相析出。根據選區電子衍射斑點分析可知，圖 4 (b) 為α相的衍射斑點，其晶帶軸為 [1123]，晶面為 (0110)；圖 4 (c) 為β相的衍射斑點，其晶帶軸為 [1216]，晶面為 (2423)；圖 4 (d) 為Al₃Ti相的衍射斑點，其晶帶軸為 [1213]，晶面為 (1120)；圖 4 (e) 為 TiZr 相的衍射斑點，其晶帶軸為 [5143]，晶面為 (2130)；圖 4 (f) 為T(mén)i₂Zr相的衍射斑點，其晶帶軸為 [2423]，晶面為 (200)；圖 4 (g) 為Si₃Ti₂Zr₃相的衍射斑點，晶面為 (0422)。因此，TC11 鈦合金熱旋壓 + 時效處理后的組織除有α相、β 相外，還有Al₃Ti、TiZr、Ti₂Zr、Si₃Ti₂Zr₃等析出相。

2.3 微觀硬度

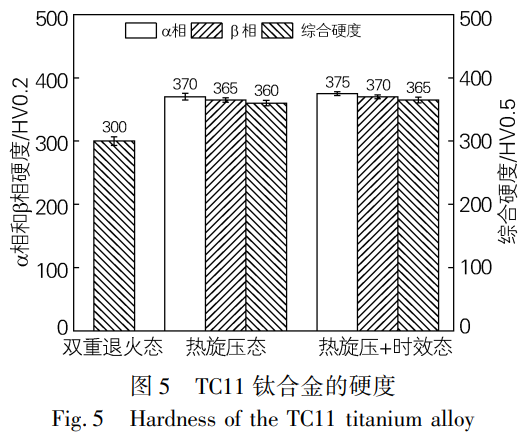

圖 5 為不同狀態TC11鈦合金的顯微硬度。可以看出，α相的硬度略大于β相，這是由于α相屬于硬化相，而β相屬于軟性相。另外，熱旋壓 + 時效態的α相、β 相硬度和綜合硬度均略大于熱旋壓態，這是由于時效過程中發生了β相向α相的進一步轉變，并伴隨有化合物析出。由原始雙重退火態、熱旋壓和熱旋壓 + 時效處理 3 種工藝下的綜合硬度比較可知，熱旋壓和熱旋壓 + 時效處理的綜合硬度明顯大于原始雙重退火態，分別提升 20% 和 22%。因此，熱旋壓工藝對TC11鈦合金的硬度影響最大，再經時效處理后的硬度提升較小，這是由于熱旋壓過程使晶粒拉長和纖維化，產生加工硬化。

2.4 拉伸斷口

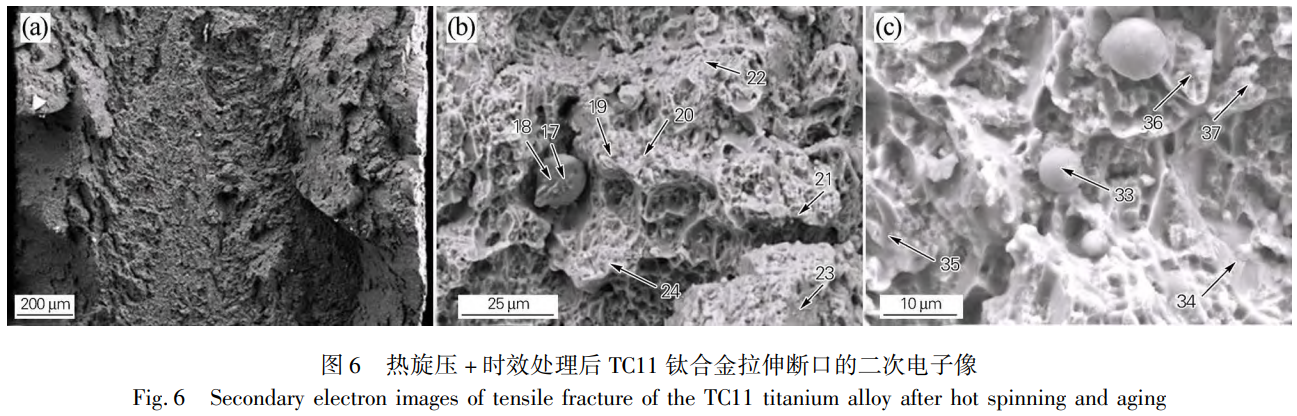

圖 6 為熱旋壓 + 時效處理TC11鈦合金的拉伸斷口二次電子圖像。TC11 鈦合金在時效后的抗拉強度可達到 (1215±5) MPa，由圖 6 可見，拉伸斷口宏觀形貌呈脆性斷裂，微觀形貌為混合型斷口，即解理斷口上局部分布有分散的撕裂棱，斷口表面存在大小不相同的球狀顆粒，其會影響TC11鈦合金管材的性能。進一步放大觀察斷口形貌可知，初生α相區為解理斷裂，這與其硬而脆的特性相一致；而初生β相區中有α+β相，其中β相對應了斷口上的撕裂棱，表明β相有較好的延展性，在β相區域隱約可觀察到細小的析出相。

采用能譜儀 (EDS) 對斷口上不同的典型微區進行成分分析，結果如表 1 和表 2 所示。由表 1 可見，大的球狀顆粒的主要元素為 Ti 和 O，分析各種元素的質量分?jǐn)?shù)可以判斷該球狀顆粒為T(mén)iO₂顆粒，可能伴有少量其他合金碳化物或氧化物；小的球狀顆粒除主要含有 Ti?O?C?Mo?Al 元素外，還含有少量的 Fe?Si 等元素，且不同小顆粒中的元素含量有很大差異，且不同于基體成分，其中含有分別以 Al?Fe 為主要元素的析出相。α相和β相中 Ti 等主元素含量相對接近，但還可能有硅化物?氧化物存在。由表 2 可見，球狀顆粒為T(mén)iO₂，α相中 Ti、C、Al、Zr、Mo、Fe、Si 各元素的質量分?jǐn)?shù)有明顯差別，其特點是α相中 Al 高、Mo 低，而β相中 Al 低、Mo 高，這是由于 Al 是穩定α相的元素，Mo 是穩定β相的元素。

表 1 圖 6 (b) 各位置的 EDS 分析結果 (質量分?jǐn)?shù)，%) Table1 EDS analysis results of each position in Fig.6 (b)(mass fraction,%)

表 2 圖 6 (c) 各位置的 EDS 分析結果 (質量分?jǐn)?shù)，%) Table2 EDS analysis results of each position in Fig.6 (c)(mass fraction,%)

3、結論

TC11鈦合金經熱旋壓以及時效處理后的α相、β 相兩種組織均明顯被拉長，發生了β相向α相的不完全轉變，但熱旋壓和時效后的析出相組成不同。熱旋壓后有Al₃Ti、Si₃Ti₂Zr₃等析出相，而時效后有Al₃Ti、TiZr、Ti₂Zr、Si₃Ti₂Zr₃等析出相。

TC11鈦合金中α相的硬度略大于β相，熱旋壓后的綜合硬度較原始雙重退火態提升 20%，再經時效處理后的綜合硬度較原始雙重退火態提升 22%，即時效處理后的綜合硬度略大于熱旋壓態。熱旋壓對TC11鈦合金的硬度影響最大，再經時效處理后的硬度提升較小。

TC11鈦合金熱旋壓 + 時效處理后的拉伸斷口為混合型斷口，其中α相區呈解理斷裂，β 相區含撕裂棱。α相是硬脆性相且不易變形，含較多穩定α相的 Al 元素。β 相具有一定程度的延性，含有較多穩定β相的 Mo 元素，且在初生β相區中存在α相的解理斷裂。另外，在斷口表面存在一定量的顆粒狀物質，主要成分為T(mén)iO₂。

參考文獻

[1] 王金友，葛志明。航空用鈦合金 [M]. 上海：上海科學技術出版社，1985.

[2] Dipankar B, Williams I C. Perspectives on titanium science and technology[J]. Acta Materialia,2013,61(3):844?879.

[3] Wang He, Ma Shuyuan, Wang Jiachen, et al. Microstructure and mechanical properties of TA15/TC11 graded structural material by wire arc additive manufacturing process[J]. Transactions of Nonferrous Metals Society of China,2021,31(8):2323?2335.

[4] 張紀奎，孔祥藝，馬少俊，等。激光增材制造高強高韌TC11鈦合金力學性能及航空主承力結構應用分析 [J]. 航空學報，2021,42 (10):460?470. Zhang Jikui, Kong Xiangyi, Ma Shaojun, et al. Laser additive manufactured high strength?toughnessTC11titanium alloy: Mechanical properties and application in airframe load?bearing structure [J]. Acta Aeronautica et Astronautica Sinica,2021,42 (10):460?470.

[5] 武永麗，熊毅，陳正閣，等。超音速微粒轟擊對TC11鈦合金組織和疲勞性能的影響 [J]. 材料工程，2021,49 (5):137?143. Wu Yongli, Xiong Yi, Chen Zhengge, et al. Effect of supersonic fine particle bombardment on microstructure and fatigue properties ofTC11titanium alloy [J]. Journal of Materials Engineering,2021,49 (5):137?143.

[6] 孫成合。空空導彈輕量化設計初探 [J]. 航空科學技術，2008 (6):17?21. Sun Chenghe. Primary study of lighting design for air?to?air missile [J]. Aeronautical Science and Technology,2008 (6):17?21.

[7] 許斌，郝予琛，楊海洋，等。防空導彈結構輕量化技術的發展與展望 [J]. 空天防御，2024,7 (3):1?13,26. Xu Bin, Hao Yuchen, Yang Haiyang, et al. Development and prospect of lightweight technology for anti?aircraft missile structures [J]. Air and Space Defense,2024,7 (3):1?13,26.

[8] 才鴻年，王魯，李樹奎。戰斗部材料研究進展 [J]. 中國工程科學，2002,4 (12):21?27. Cai Hongnian, Wang Lu, Li Shukui. Research progress in warhead materials [J]. Strategic Study of CAE,2002,4 (12):21?27.

[9] 崔喜平，耿林，宋益標，等。高溫變形與熱處理對TC11鈦合金組織和性能的影響 [J]. 材料熱處理學報，2009,30 (2):89?92. Cui Xiping, Geng Lin, Song Yibiao, et al. Effect of hot plastic deformation and heat treatment on microstructure and properties ofTC11titanium alloy [J]. Transactions of Materials and Heat Treatment,2009,30 (2):89?92.

[10] 關國輝.TC11 鈦合金熱變形特性及成形工藝研究 [D]. 哈爾濱：哈爾濱工業大學，2013. Guan Guohui. Study of hot deformation characteristics and forming process forTC11titanium alloy [D]. Harbin: Harbin Institute of Technology,2013.

[11] 孫海全，朱小兵，肖小青.TC11 鈦合金熱變形性能的試驗研究 [J]. 航空制造技術，2015 (8):80?83. Sun Haiquan, Zhu Xiaobing, Xiao Xiaoqing. Study on hot deformation properties ofTC11titanium alloy [J]. Aeronautical Manufacturing Technology,2015 (8):80?83.

[12] 王曉亮，楊卿衛，李宇璐，等。不同退火組織對TC11鈦合金動態沖擊性能的影響 [J]. 材料熱處理學報，2023,44 (11):92?100. Wang Xiaoliang, Yang Qingwei, Li Yulu, et al. Effect of different annealing microstructure on dynamic impact properties ofTC11titanium alloy [J]. Transactions of Materials and Heat Treatment,2023,44 (11):92?100.

[13] 王金惠，夏長清，陳永勤，等。熱處理工藝對TC11鈦合金組織與性能的影響 [J]. 金屬熱處理，2010,35 (1):81?85. Wang Jinhui, Xia Changqing, Chen Yongqin, et al. Effect of heat treatment on microstructure and properties ofTC11titanium alloy [J]. Heat Treatment of Metals,2010,35 (1):81?85.

[14] 張成，楊海成，韓冬，等。鈦合金旋壓技術在國內航天領域的應用及發展 [J]. 固體火箭技術，2013,36 (1):127?132. Zhang Cheng, Yang Haicheng, Han Dong, et al. Applications and development of titanium alloys spinning technology in domestic aerospace field [J]. Journal of Solid Rocket Technology,2013,36 (1):127?132.

[15] 秦飛，方軍，王圳，等.TC11 鈦合金強化熱處理工藝研究 [J]. 金屬加工 (熱加工),2020 (1):60?62,67. Qin Fei, Fang Jun, Wang Zhen, et al. Study on strengthening heat treatment process ofTC11titanium alloy [J]. MW Metal Forming,2020 (1):60?62,67.
